eDrawings2021中文激活版是一款旨在打破设计沟通壁垒的跨平台轻量化工具，让3D模型和2D工程图的查看与分享变得像发送电子邮件一样简单，大幅降低了跨团队的设计沟通成本，如今已经深度渗透到工业制造、家居设计、数字创意等诸多行业的日常协作流程中。

eDrawings2021安装激活教程

注意：eDrawings2021支持Autodesk Inventor、CATIA V5、Solid Edge、NX、Pro/ENGINEER 和 Creo，需先安装对应软件；

1、下载解压得到edrawings2021安装包和补丁文件；

2、复制_SolidSQUAD_文件夹中的Geometric Flexnet Licence Server到C盘根目录，右键以管理员身份运行文件夹中的server_install.bat

3、安装对应软件的eDrawings，这里以creo为例；

4、接受许可条款，然后继续安装；

5、等待软件安装完成；

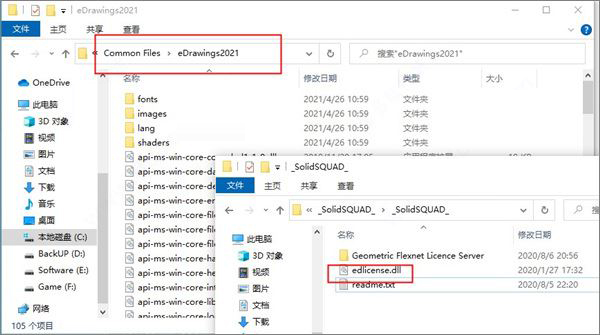

6、复制破解文件edlicense.dll到以下目录，其它软件跳过此步；

默认地址C:Common FileseDrawins2021

7、至此，打开软件即可完成激活

eDrawings2021怎么用

1.启动eDrawings2021，点击文件打开，支持导入eDrawings专用格式、SolidWorks零件装配、第三方CAD中间格式、DWG/DWG二维图纸。

2.基础视图操作：鼠标左键旋转模型，滚轮缩放，右键平移；装配体可以使用隔离、隐藏命令，关闭不需要显示的零部件。

3.评审批注：使用注释工具添加文字标记，拍摄快照保存关键视角，记录评审意见。

4.测量操作：点开测量工具，拾取边线、平面、圆弧，获取距离、角度、半径、面积数据，可设置单位与小数精度。

5.动画演示：调用动画功能，制作装配爆炸动画，保存上色视图，工程图视图之间建立视图链接。

6.文件发布：如果是专业版，可以另存为eDrawings轻量化格式，发送给协作人员；也可以导出图片、PDF、STL。

7.AR/VR体验，在菜单开启AR或者VR模式，加载设备沉浸式浏览模型。

eDrawings2021和SolidWorks区别

软件定位不同：

SOLIDWORKS：专业的3DCAD建模软件，用于创建和编辑零件、装配体与工程图，提供完整的设计与仿真功能。

eDrawings：轻量化的设计查看与协作工具，主要用于查看、共享和审阅由SOLIDWORKS或其他CAD软件创建的2D和3D设计文件，不具备CAD建模和编辑能力。

功能层级不同：

SOLIDWORKS：功能复杂，需要专业技能操作。

eDrawings：界面直观，操作简单，适合项目中的任何人（包括非设计人员）快速了解设计意图，并参与审阅沟通。

文件大小不同：

SOLIDWORKS：原生文件通常较大。

eDrawings：通过高度压缩技术生成的eDrawings文件体积非常小，便于通过电子邮件发送和快速加载。

eDrawings2021怎么转成3d

情况一：将2D工程图视图转换为3D视图查看

使用配置工具：在eDrawings中打开2D工程图文件后，可以使用“配置”工具。在“概观”窗口中，按住Ctrl键并选择多个不同图纸上的2D视图，可以一起查看它们，但这不能将2D图纸生成为3D模型。

情况二：将eDrawings文件导出为3D模型格式

导出为STL文件：在eDrawingsViewer中，如果文件中开启了“允许导出为STL”的权限，可以将零件或装配体另存为STL（立体光刻）格式文件，这是一种通用的3D打印和网格模型格式。

专业版本功能：eDrawingsProfessional支持通过其丰富的API或插件功能，将模型数据转换或导出为更多格式，但具体支持哪些格式取决于授权版本。

情况三：将eDrawings文件作为3D来源

在其他CAD软件中重绘：eDrawings通常被视为参考查看工具，而非源模型转换器。最可靠的方法是在SOLIDWORKS等CAD软件中，基于eDrawings显示的参考尺寸和结构，重新创建3D模型。
