浩辰CAD给排水2024官方版

浩辰CAD给排水2024官方版是一款可兼容浩辰CAD与ACAD两大平台的给排水专业插件，覆盖室内给排水布局与室外管网构筑物绘制两大应用场景，对于需要兼顾规范合规性与绘图效率的给排水设计师而言，这是一款定位清晰的工具软件。

浩辰CAD给排水2024软件使用教程

一、浩辰CAD给排水平面洁具设置方法

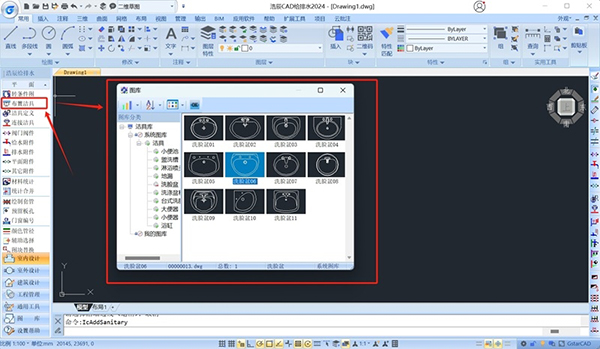

1、布置洁具：用户运行室内菜单中的【平面】-【布置洁具】命令，可在图纸中插入相应的洁具。

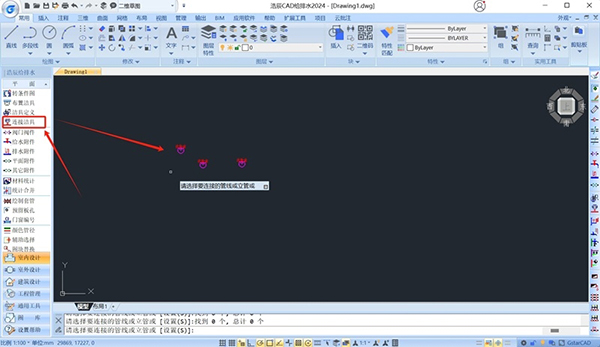

2、连接洁具：用户运行室内菜单中【平面】-【连接洁具】命令，可使管线与洁具(被认知的洁具会显示红色名称)有选择的自动连接。

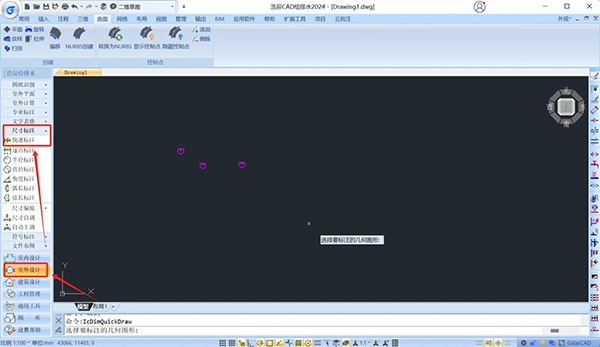

二、 浩辰CAD给排水快速标注方法

菜单位置【室外设计】-【尺寸标注】-【快速标注】

三、浩辰CAD给排水绘制管线方法

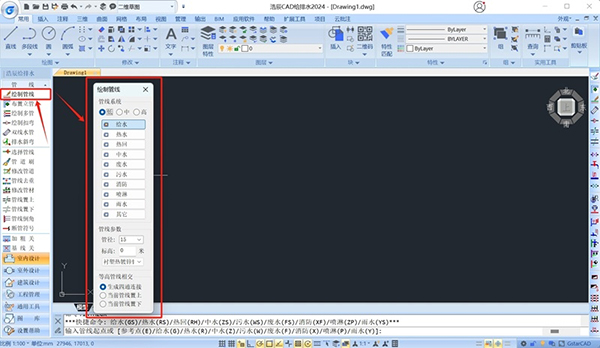

用户运行室内设计菜单中【管线】-【绘制管线】命令，弹出如图对话框：

浩辰CAD给排水2024画化粪池步骤

1.切换到软件【室外】菜单栏，找到【布置井/构筑物】命令，打开构筑物图库。

2.在图库内找到化粪池图块，根据项目需求选定化粪池型号，填写长宽、有效容积、进出水标高参数。

3.在图纸室外区域点击放置化粪池平面图形，确定摆放角度。

4.绘制进出水管道，使用室外管线命令连接化粪池进出水口，设置管道管径、坡度、标高。

5.添加标注，使用专业标注命令标注化粪池编号、尺寸、井底标高。

6.如需三维查看，启动三维模型生成，查看化粪池与室外管网的空间关系。

7.核对参数，完成水力计算校验，保存图纸。

补充：如果图库没有对应型号，可使用多段线手工绘制化粪池外轮廓，再自定义构件属性。

浩辰CAD给排水2024如何打开图库

方法1：点击顶部给排水菜单，找到【图库】或者【布置洁具/设备】，直接弹出给排水专用图库窗口，里面包含卫生洁具、阀门、室外井、化粪池等构件。

方法2：快捷键Ctrl+3，调出工具选项板，在选项板内切换给排水分类图库，直接点选图块插入图纸。

方法3：绘图区空白处右键，勾选图库工具栏，调出图库面板；如果图库面板消失，命令行输入CUILOAD重新加载给排水插件界面。

方法4：执行布置洁具、布置室外井等命令时，会自动唤起对应构件图库。

浩辰CAD给排水2024如何连接洁具

1.先使用【布置洁具】命令，在卫生间图纸放置好坐便器、洗手盆等卫生洁具，软件识别后的洁具会高亮显示。

2.在室内菜单【平面】分组，点击【连接洁具】命令。

3.框选需要连接的给排水管线，再选中图纸上的洁具，按下回车确认。

4.在弹窗选择管线敷设方式，分为明装、暗装，给水管线会自动按左热右冷规则连接，中水管道自动对接坐便器。

5.软件自动生成短接管、弯头，自动匹配洁具接口标高；管线遇到墙体、门窗可设置自动绕行。

6.若部分旧图块无法识别为洁具，使用【洁具定义】命令，选中图块手动定义给水、排水接口点位，再执行连接。

7.连接完成后，查看管线标高，局部不合理的地方手动微调管线参数。
