ProfiCAD 14.0.0中文激活版

ProfiCAD 14.0.0中文激活版是一款面向电气领域的专业绘图工具，除电气原理图、控制回路图纸之外，还能够绘制气动、液压等各类工艺技术示意图。软件上手门槛低，自带大量标准化电气符号库，搭配自动化绘图辅助功能，兼顾绘图精度与出图效率！

ProfiCAD中文版安装激活教程

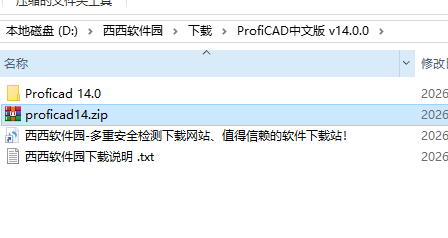

1、在本站下载并解压，得到如下文件；

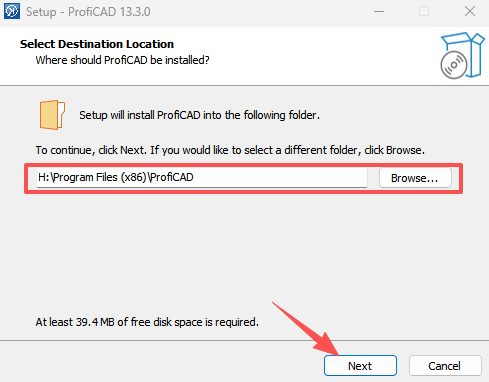

2、选择软件安装的路径，默认C盘，可更改，点击“Next”；

3、选择开始菜单文件夹，默认，点击“Next”；

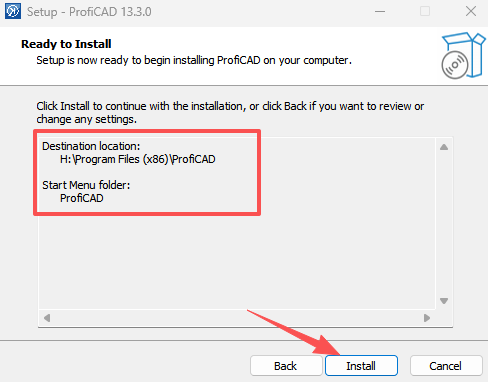

4、安装准备就绪，点击“Install”；

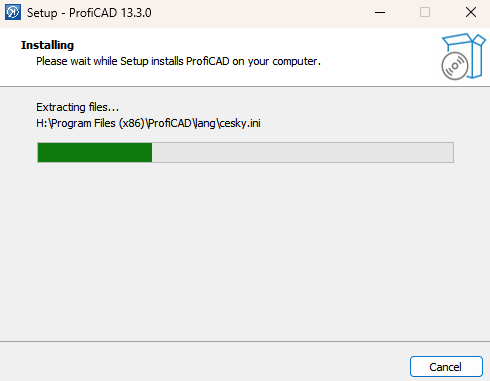

5、软件安装中；

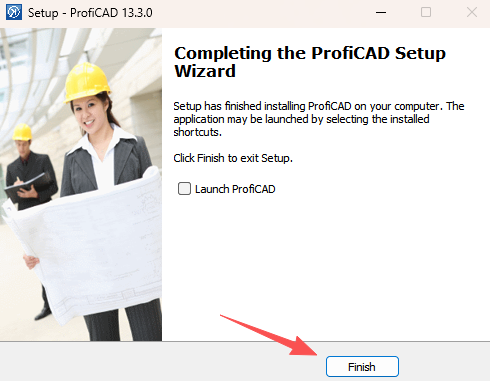

6、安装完成，点击“Finish”；

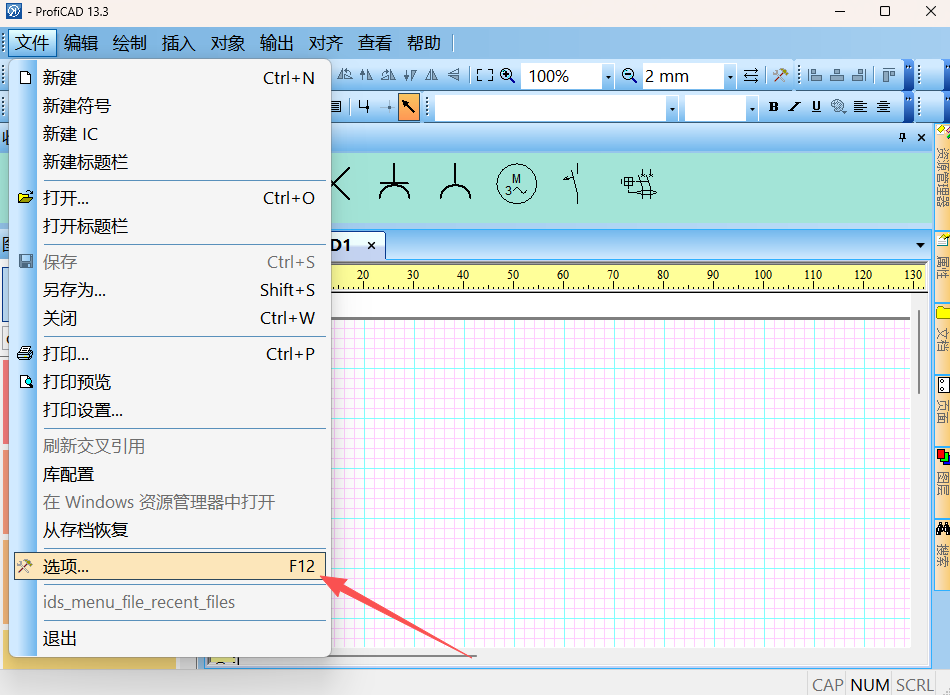

7、运行软件，点击文件——选项，如图；

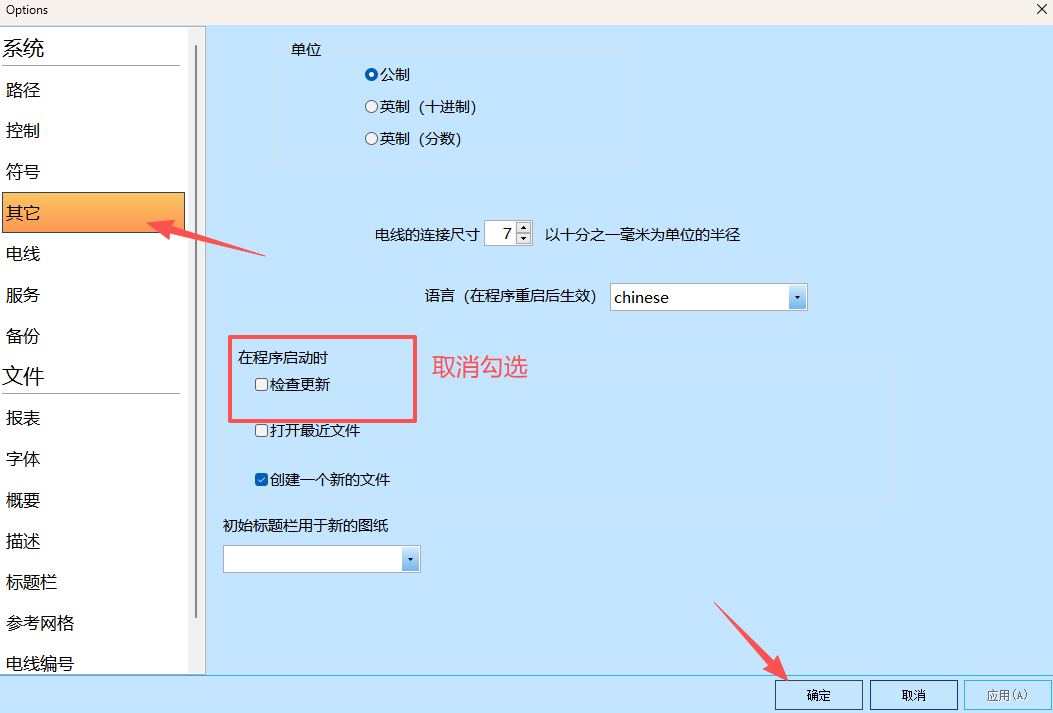

8、点击其他——取消勾选检查更新，点击确定，关闭程序；

x

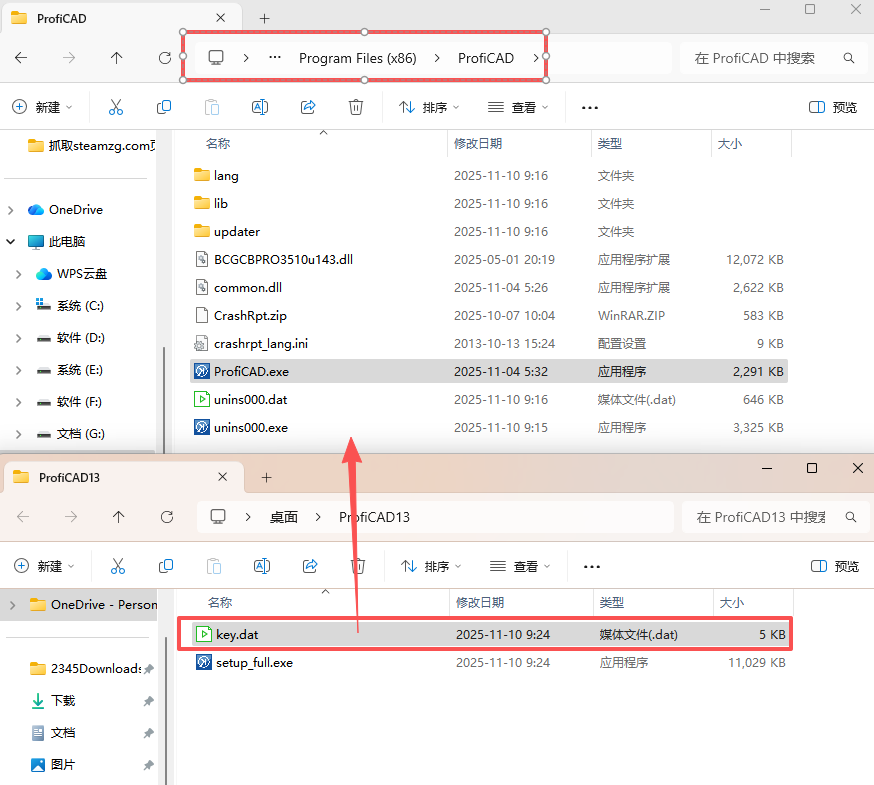

9、将文件【key.dat】复制到安装目录下；

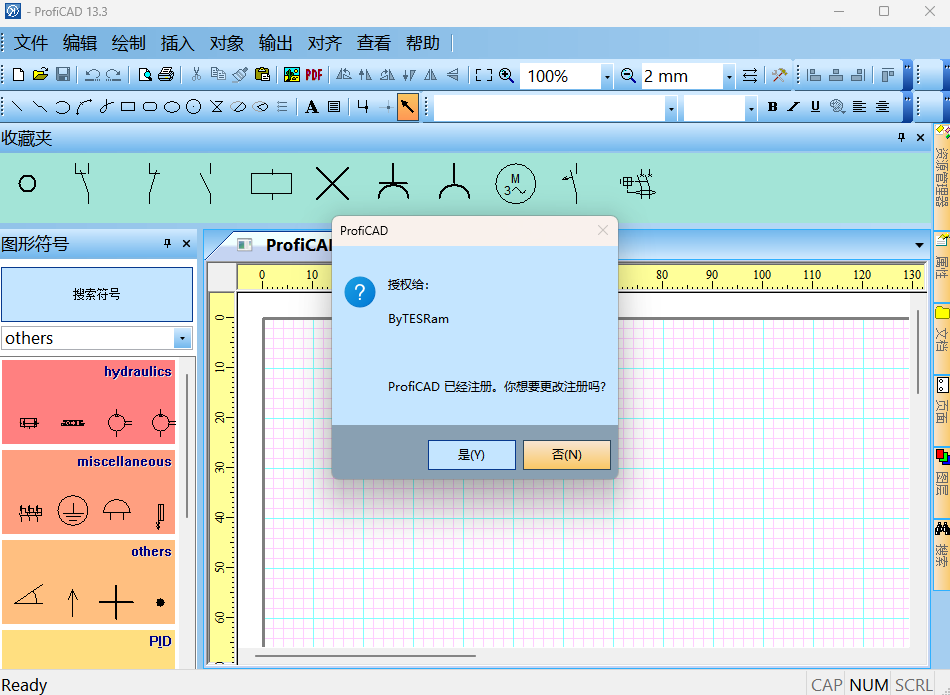

10、支持，软件安装激活完成。

proficad14怎么创建自己的库并保存

创建符号：使用菜单命令文件-新建符号，在打开的符号编辑器中绘制构成符号的图形元素（线段、矩形等）。绘制时应使图形相对于工作区坐标轴对称，以保持与内置符号一致的视觉风格。

保存到库：完成绘制后，将符号保存至符号库目录。该目录由程序设置中的路径参数决定，可通过F12-路径查看或修改。符号文件名即为其在库中显示的名称，因此重命名符号只需在文件管理器中重命名对应文件即可。

基于已有符号创建：若新符号与库中现有符号相似，更高效的做法是右键点击该符号，选择创建类似的符号，输入新名称并指定所属分组，然后在副本基础上修改差异部分。这能确保符号的尺寸规范、连接点位置等属性在库中保持一致。

连接点对齐：符号的连接点需对齐至2mm或4mm的间距网格，否则插入图纸后无法与导线正常连接。连接点的编号顺序由插入顺序决定，可通过查看-显示输出编号检查，并在浏览器面板中用箭头调整。

库的管理：符号库的根目录可在F12-路径中设置。若需在组织内共享符号库，可将库目录置于网络共享位置，并在各台计算机上将库路径映射至该网络位置。重命名、移动或删除符号均可通过Windows资源管理器直接操作对应文件实现。

proficad14左上角是啥输入框

ProfiCAD主界面左上角的输入框通常用于快速输入或查找内容，常见用途包括：

符号/元件搜索框：输入关键词查找库中的电气符号、继电器、端子、开关等元件。

命令或编号输入框：部分版本可用于快速输入线号、端子号、元件编号或执行简单查找。

当前库筛选框：如果左侧是符号面板，左上角输入框可能用于在当前库中筛选符号名称。

如果你看到它位于符号列表上方，基本就是符号搜索框；如果位于工具栏附近，可能用于快速查找或输入编号。由于不同汉化版本界面会有差异，可以把鼠标悬停在该输入框上，查看是否有提示文字，或尝试输入一个已知符号名称测试其功能。

proficad14图纸上怎么标注实际长度47米

1.在绘图空白处右键，选择页面设置，打开页面比例设置，设置好图纸比例，软件支持米、毫米等真实工程单位。

2.点击顶部菜单【绘制】，选择【线性尺寸】（水平/垂直），斜向管线使用【对齐尺寸】。

3.在图纸上依次点击尺寸起点、终点，第三次点击放置尺寸线位置。

4.生成标注后，双击标注文字，打开属性面板，把数值修改为47m。

5.核对标注样式，调整文字大小、箭头样式，满足图纸制图规范。

6.确认图纸页面比例设置无误，保存图纸，完成47米长度标注。

补充：如果是电缆，也可以选中线缆，右键打开线缆属性，直接填写线缆长度47m，在电缆清单中自动统计。
